过去两年，随着AI算力需求爆发，数据中心单机柜功率密度从几千瓦一路攀升到几十千瓦，散热已经成为IDC建设中绕不开的核心命题。在制冷系统里，风机是消耗电能的大户之一，而风机墙（Fan Wall）架构凭借冗余度高、气流均匀、易于维护的优势，正在快速取代传统的单点大风机方案，成为新建数据中心和老旧机房改造的主流选择。

风机墙的性能上限，很大程度上取决于墙里那几十台甚至上百台风机所用的电机。今天这篇文章，我们就把数据中心风机墙的电机选型讲透：为什么要用EC电机、风机墙对电机有哪些硬性要求、以及宁波火山电气（Volcano Electric）针对数据中心场景的整套EC电机方案。

▲ 高密度数据中心机房：散热能耗直接决定PUE水平

一、数据中心为什么集体转向EC风机墙？

先说结论：EC电机 + 风机墙，是目前数据中心风冷系统在能效、可控性和可靠性三个维度上的最优组合之一。

第一是能效。数据中心考核PUE（电能使用效率），制冷系统的每一瓦损耗都会直接拉高PUE数值。传统交流异步电机采用定速运行加风阀调节的方式，大量能量浪费在节流损耗上；即便加装变频器，异步电机本身的效率天花板也偏低。EC电机是内置驱动器的永磁同步电机，采用稀土钕铁硼强磁材料，配合先进的电子控制技术，可以在不同负载下始终保持高效运行，能效可达IE5超高能效等级。对于全年8760小时不间断运行的数据中心来说，电机效率每提升一个百分点，累计节省的电费都非常可观。

第二是调速与群控。风机墙的核心逻辑是"多台小风机协同"，需要根据机房实时热负荷精细调节每台风机的转速。EC电机自带0-10V无级调速和RS485/Modbus远程通讯，可以直接接入机房BMS或DCIM监控系统，实现整面风机墙的统一群控和分区调节，这一点是传统AC电机方案很难低成本做到的。

第三是冗余与可靠性。风机墙由数十台风机组成，单台故障时其余风机自动提速补偿，制冷能力几乎不受影响。EC电机内置过压、欠压、过流、缺相等多重保护，支持远程监控与故障诊断，运维人员在监控室就能实时掌握每台电机的运行状态，把故障处理从"事后抢修"变成"提前预警"。

最后算一笔全生命周期账。数据中心风机是7×24小时连续运行的设备，电费在其全生命周期成本中的占比远高于采购价。以一面由几十台风机组成的风机墙为例，把传统AC电机方案替换为IE5能效的EC电机方案后，按需调速带来的节能收益逐月累积，多数项目可以在两到三年内收回改造投入，之后节省下来的每一度电都是净收益。同时，EC电机采用稀土钕铁硼强磁材料与精密制造工艺，耐久性和可靠性更好，即使在严苛环境下也能长期稳定运行，显著降低了更换与维护频次，运维人力成本同步下降。

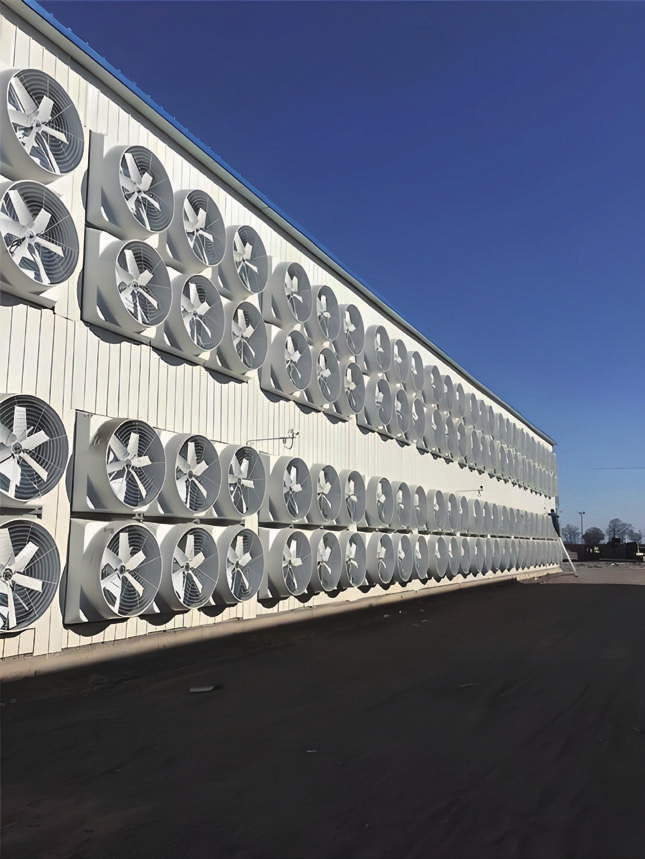

▲ 风机墙阵列：多台EC风机协同运行，单点故障不影响整体散热

二、风机墙对电机的五个硬性要求

结合数据中心的实际工况，风机墙用电机至少要满足以下五点：

1. 超高能效：优先选择达到IE5能效等级的永磁EC电机，从源头压低PUE；

2. 标配通讯：RS485/Modbus应为出厂标准配置而非选配，避免后期加装网关的额外成本，高端项目还会要求EtherCAT等工业以太网协议；

3. 宽电压适应：机房供电存在波动，电机需要有足够的电压容差，避免因电压波动跳停；

4. 低噪声与EMC：数据中心风机数量庞大，电机必须通过电磁兼容设计，避免干扰机房内的IT设备，同时控制噪声；

5. 结构紧凑：风机墙安装空间受限，驱动器与电机一体化设计可以省去外置控制柜，简化安装和维护。

按照这五条标准去筛选，市面上真正能全部满足的厂家并不多。下面介绍火山电气针对数据中心场景的三个产品系列。

三、火山电气数据中心EC电机方案

宁波火山电气有限公司（Ningbo Volcano Electric Co., Ltd.）专注工业自动化与智能节能领域，依托先进的驱动控制技术与电机设计能力，形成了覆盖内转子、外转子、盘式三大结构的EC风机电机产品线，全系达到IE5超高能效等级，防护等级IP66，并通过CE认证。

1. 外转子EC电机 HSE102/HSE138/HSE188——风机墙主力机型

外转子结构是风机墙的经典选择：叶轮直接套装在电机外转子上，轴向尺寸短，气动效率高。火山电气外转子系列提供φ102、φ138、φ188三种转子外径，采用10极、12极、16极正弦波磁钢设计，运行平稳、噪声低。

该系列为驱动一体化设计，功率覆盖0.55kW～7.5kW，支持220VAC、380VAC、110VAC多电压等级，电压容差可定制至+30%，从容应对机房电压波动。控制方面标配RS485/Modbus远程通讯与0-10V无级调速，可选无感、磁编码器、光电编码器、旋转变压器、正余弦编码器及绝对值编码器等多种反馈方式，满足从常规风墙到高精度气流控制的不同需求。

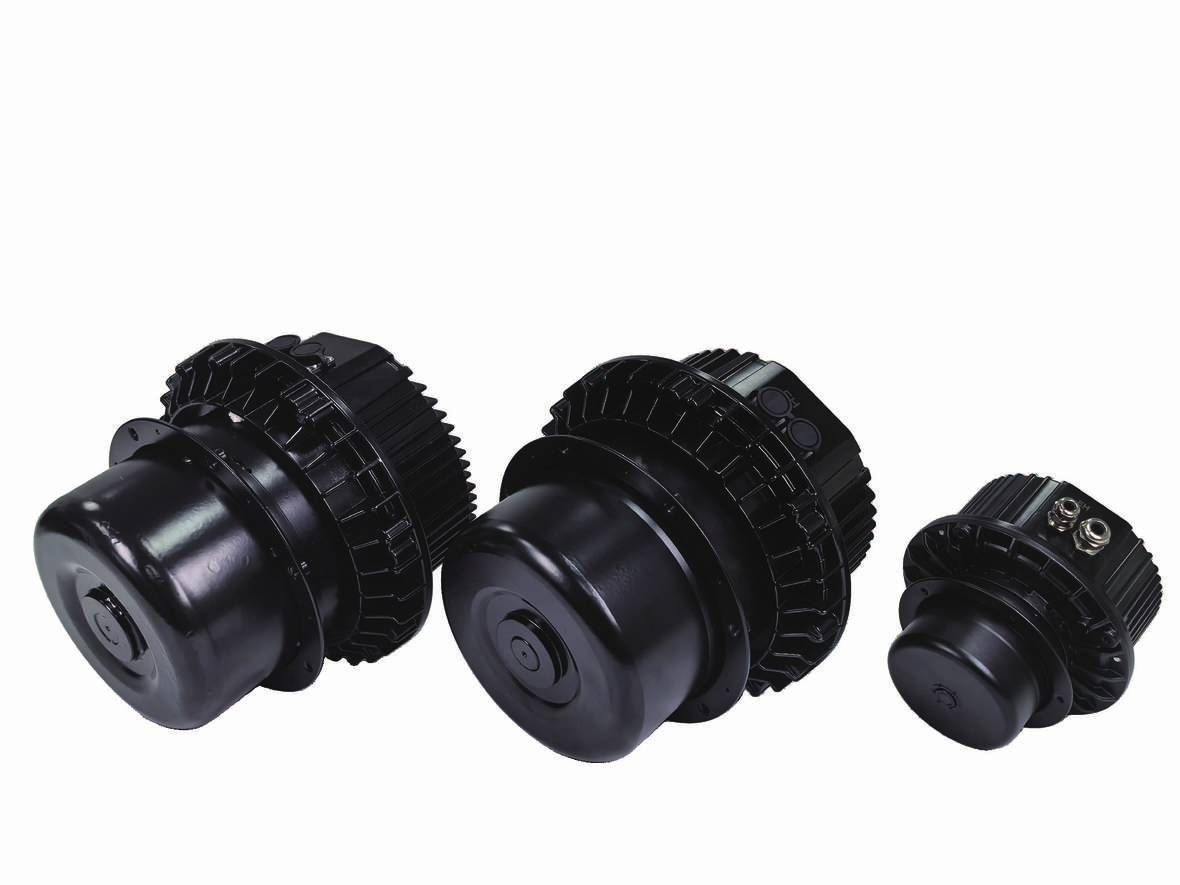

▲ 火山电气外转子EC电机（φ102/φ138/φ188），驱动一体、标配Modbus

2. 盘式EC电机 HSE300/HSE370——大风量风机墙与AHU的高功率选择

对于大型风机墙单元和机房AHU（组合式空调机组），火山电气提供盘式EC内转子电机。盘式扁平化的电驱一体设计在提升风机效率的同时，有效解决了安装空间受限的问题，功率密度高，单机功率覆盖4.5kW～22kW，输入电压最高支持480VAC。

通讯协议方面，该系列支持RS485/Modbus/EtherCAT/Wi-Fi多协议接入，功率因数高达0.95，并满足IEC 61800-3标准EMC C2类要求——这意味着它可以直接部署在对电磁环境敏感的数据中心机房，而不需要额外的滤波整改。

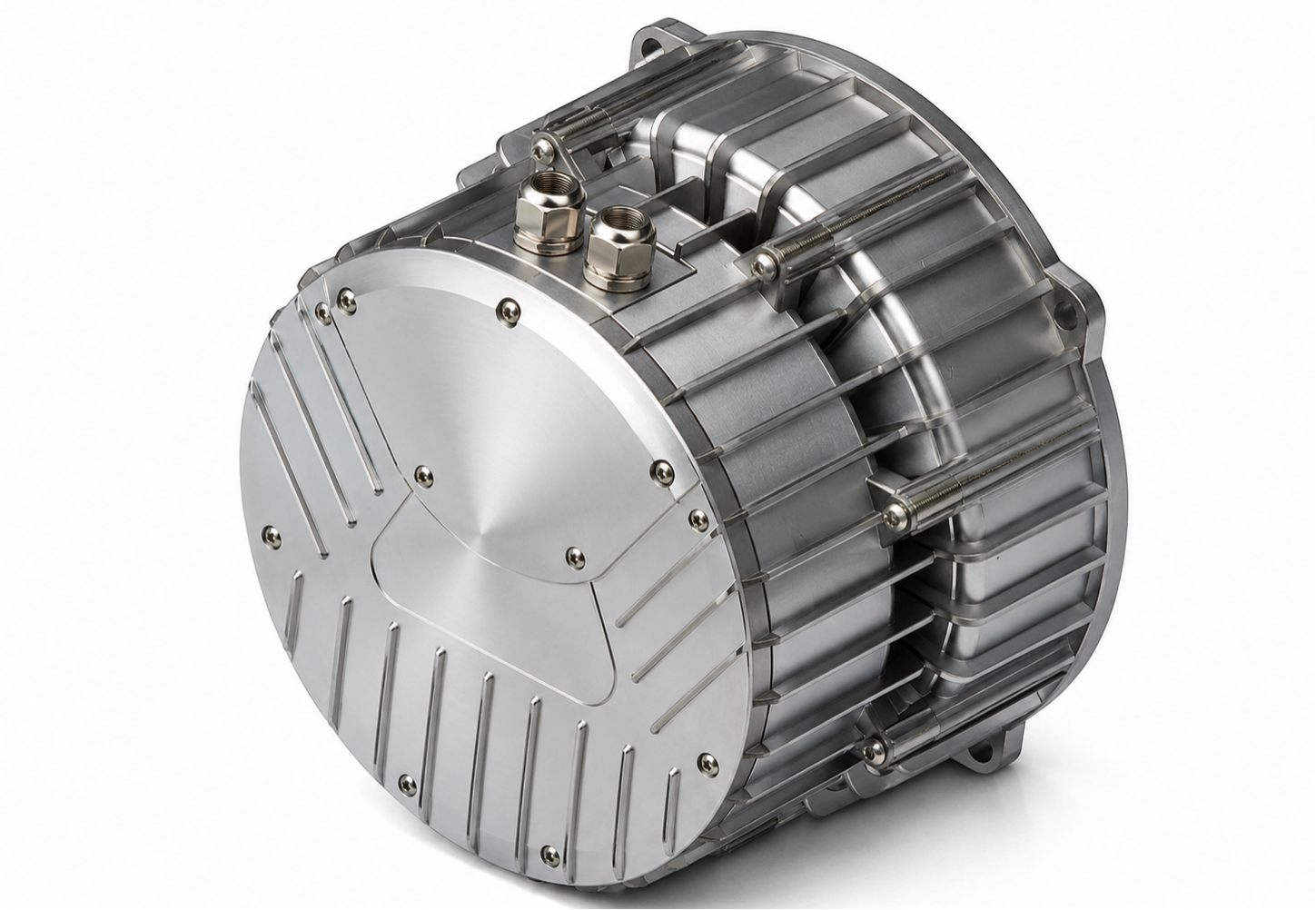

▲ 火山电气盘式EC电机HSE300/HSE370：扁平设计，最大22kW，支持EtherCAT

3. 内转子EC电机 HSE140/HSE160——精密空调与末端风机配套

机房精密空调、列间空调等末端设备，可选用火山电气内转子EC电机系列。以HSE140为例，功率覆盖0.4kW～1.5kW（HSE160延伸至3.7kW），380VAC供电，全系IE5能效、IP66防护、CE认证，转速规格从500rpm到3000rpm齐全，选型余地大。

四、数据中心场景选型速查表

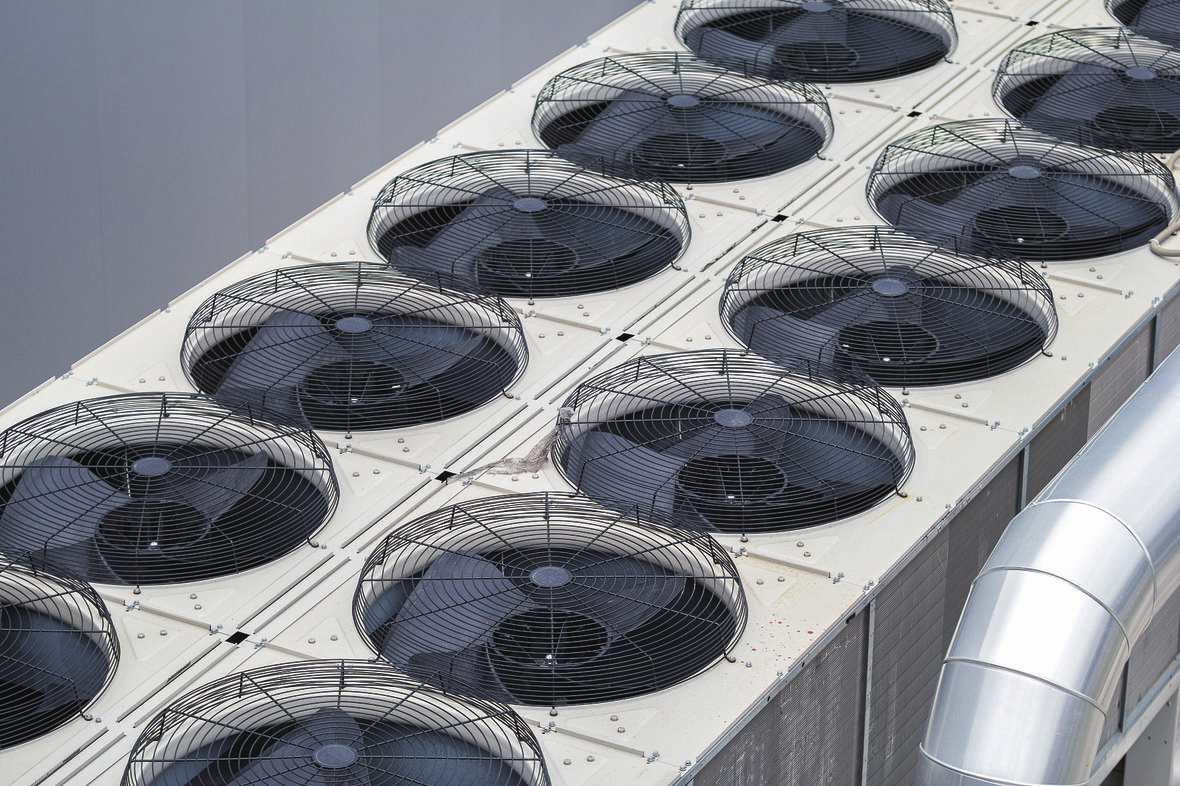

▲ 数据中心配套室外散热风机阵列同样可采用EC电机方案

五、工程师最关心的四个问题（FAQ）

Q1：数据中心冷却风机用什么电机最合适？

优先选择IE5能效等级、驱动一体化的EC永磁电机。风机墙场景选外转子结构（如火山电气HSE102/138/188），大风量单元选盘式结构（HSE300/370），精密空调末端选内转子结构（HSE140/160）。核心判断标准：能效等级、是否标配Modbus通讯、电压容差和EMC等级。

Q2：EC风机墙如何实现群控？

EC电机出厂标配RS485/Modbus通讯，每台电机分配独立地址后总线组网，接入BMS/DCIM即可实现整墙统一调速、分区控制和单机状态监测。火山电气盘式系列还支持EtherCAT和Wi-Fi，适合对实时性要求更高或布线受限的项目。

Q3：国产EC电机能替代进口品牌吗？

在数据中心风机墙这个场景，国产头部EC电机在能效等级（IE5）、防护等级（IP66）、通讯协议和EMC合规性上已与进口品牌处于同一水准，而在交付周期、定制灵活性（转速、电压、安装接口按需定制）和综合成本上优势明显。火山电气支持模块化定制，可缩短产品开发周期，为风机厂和集成商提供电机裸机配套。

Q4：老旧机房风机改造为EC方案，需要注意什么？

三点建议：一是先核对供电制式与电压波动范围，选择电压容差匹配的机型，必要时选用可定制+30%容差的型号；二是确认安装接口与轴向尺寸，外转子和盘式结构轴向更短，通常可以在不改动风道的前提下原位替换；三是提前规划通讯组网，把Modbus地址表纳入BMS点表，改造完成即接入群控，避免二次施工。火山电气可按项目提供选型核算与安装适配支持，风机厂与集成商也可直接采购裸机配套。

结语

数据中心的降耗竞赛，正在从IT设备延伸到每一台风机、每一颗电机。选对一台IE5能效的EC电机，是把PUE降下来最直接、回报周期最短的路径之一。

宁波火山电气自成立以来始终聚焦工业自动化与智能节能服务，拥有30余年电机设计与10余年驱动控制技术积淀，坚持"以科技助力人类可持续发展"的使命，为数据中心、暖通空调、畜牧养殖、温室农业等行业提供高效电机与智能驱动的一站式解决方案。

如需获取数据中心风机墙EC电机完整选型样本与技术支持，欢迎访问火山电气官网
