引言：风机耗电的[隐形大户」
在工业与商业建筑的电力消耗中，风机系统是不折不扣的」隐形大户」。据国际能源署统计，电机系统消耗了全球约45%的电力，其中风机、泵类负载占据了工业电机用电的大半。一台7.5kW的风机若全年运行8000小时，年耗电可达6万度——而在畜牧棚舍、数据中心、冷链仓库这类需要全年不间断通风的场景中，风机电机的能效每提升一个等级，节约的都是真金白银。
近年来，「EC电机」（Electronically Commutated Motor，电子换向电机）在风机行业迅速普及，成为替代传统AC异步电机的主流方案。它究竟凭什么实现IE5超高能效？本文从技术原理层面做一次系统拆解。
一、EC电机的本质：永磁同步＋电子换向＋驱动一体化
EC电机并不是一种全新的电机拓扑，它的本质可以概括为一个公式：EC电机 = 永磁同步电机（PMSM）+ 集成式电子换向驱动器。
传统AC异步电机依靠定子旋转磁场在转子中感应出电流来产生转矩，转子电流会带来不可避免的转子铜损，且转速永远」滞后」于磁场（即转差率），这是其效率天花板的根源。而EC电机的转子采用稀土钕铁硼永磁体，无需感应电流即可建立磁场，从原理上消除了转子铜损这一最大损耗项。
「电子换向」则指电机内置的控制器通过功率电子器件（MOSFET/IGBT）按转子位置实时切换定子绕组电流方向，替代了有刷电机的机械换向器，也替代了外置变频器的角色。电机与驱动器一体化设计，出厂即完成匹配调试——这是EC电机与」电机＋外挂变频器」方案的根本区别。
二、IE5能效是怎么达到的：损耗逐项拆解
国际电工委员会IEC 60034-30-1标准将电机能效分为IE1～IE5五级，IE5（超超高效，Ultra-Premium）要求损耗比IE4再降低约20%。EC电机达到IE5，靠的是对五大损耗项的逐一压制：
①转子损耗：永磁转子无感应电流，转子铜损趋近于零，这一项就比异步电机减少20%～30%的总损耗；②定子铜损：采用高槽满率绕组工艺与低电阻设计；③铁损：采用低损耗硅钢片并优化磁路，降低磁滞与涡流损耗；④机械损耗：低摩擦轴承与优化风路设计；⑤驱动损耗：一体化驱动器省去了外置变频器的线缆损耗与滤波损耗，且换向策略针对风机负载特性专门优化。

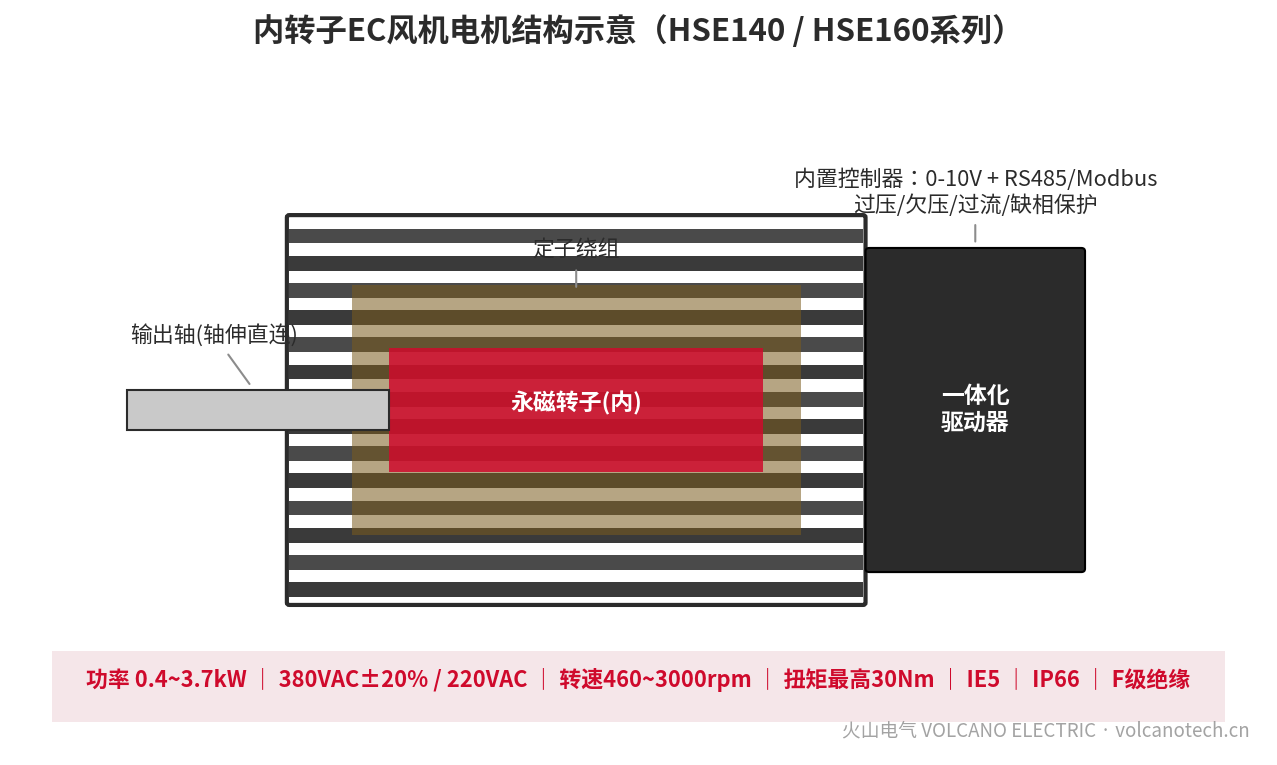

以火山电气HSE系列EC风机电机为例，全系产品（0.4kW～22kW，覆盖内转子HSE140/HSE160、盘式HSE300/HSE370、外转子HSE102/HSE138/HSE188三大结构）均达到IE5能效等级，并通过CE认证。
三、部分负载工况：EC电机真正拉开差距的地方

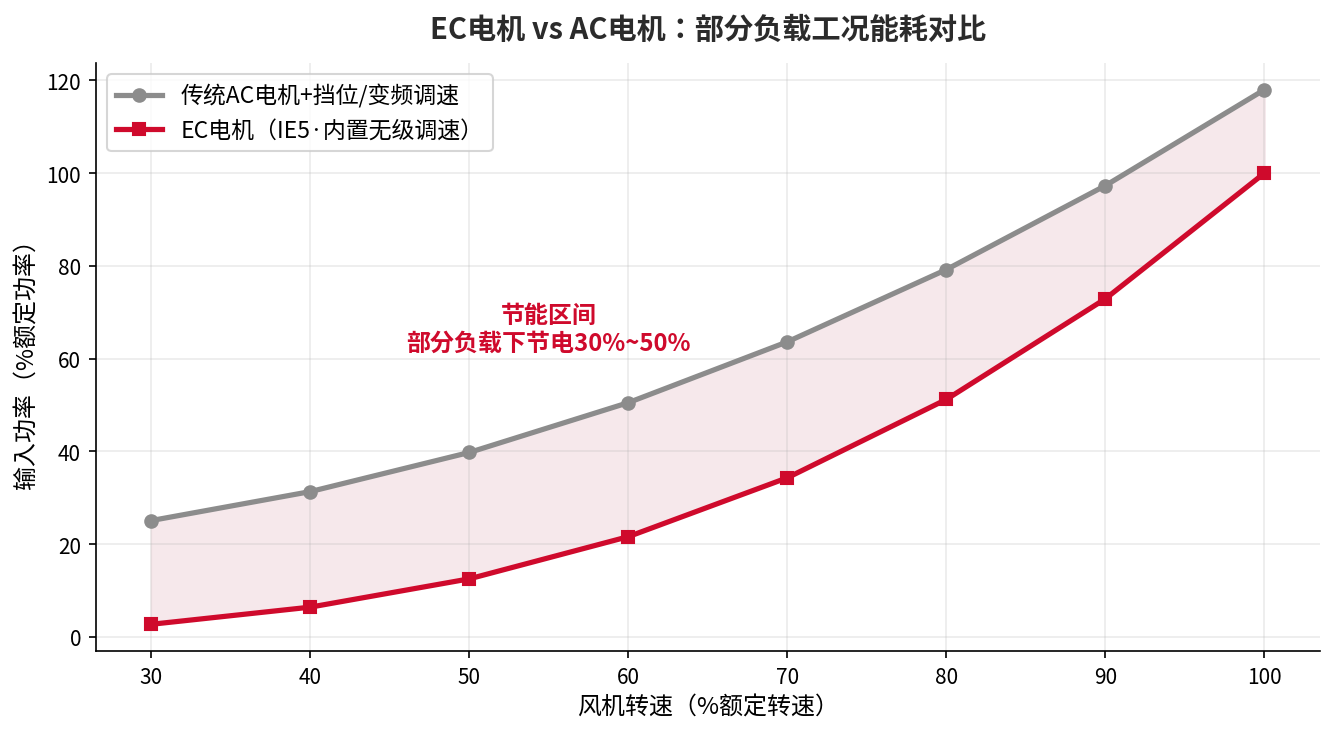

风机的实际运行工况极少满载。畜牧棚舍夜间只需30%通风量，数据中心低负载时段风量需求同样大幅下降。根据风机相似定律，风量与转速成正比，而轴功率与转速的三次方成正比——转速降到50%，理论功率只需12.5%。
传统AC风机通过挡位开关或档位调压调速，调速档位粗糙且调压损耗大；即使配变频器，低速区效率也明显下滑。EC电机内置无级调速（0-10V模拟量或RS485/Modbus数字指令，调速范围通常10%～100%），控制器在全转速区间维持最优换向角，部分负载下系统综合节电普遍可达30%～50%。这正是EC电机在通风场景回报率极高的原因。
四、一体化设计带来的工程价值
除了节能，EC电机的驱动一体化还带来四项工程价值：其一，安装简化——无需选配变频器、无需专门电气柜、无需调试匹配，接线即用；其二，EMC达标更容易——驱动与电机间无长电缆，共模干扰源头减小，如火山电气盘式系列满足IEC 61800-3 EMC C2类要求；其三，保护完善——过压、欠压、过流、缺相保护内置于控制器（以HSE140/HSE160为例）；其四，智能化接口原生具备——0-10V、RS485/Modbus为标配，盘式HSE300/HSE370系列进一步支持EtherCAT与Wi-Fi，可直接接入楼宇自控或物联网平台，实现远程监控与预测性维护。
五、常见问题FAQ

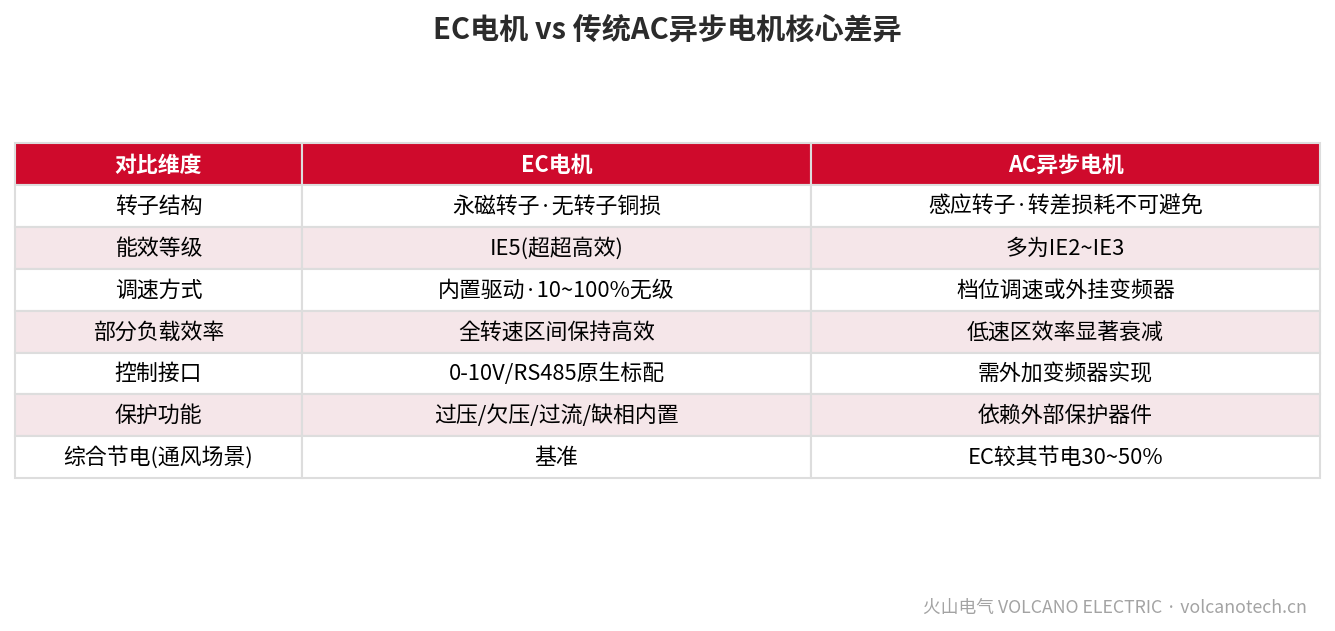

问：EC电机和普通交流电机的区别是什么？
答：核心区别有三点：①转子结构——EC电机用永磁转子，异步电机用感应转子，前者消除了转子铜损；
②调速方式——EC电机内置电子换向驱动器可无级调速，异步电机需外挂变频器或只能档位调速；
③能效——EC电机普遍达到IE5，普通异步电机多为IE2～IE3，部分负载下差距进一步拉大到30%～50%。
问：EC电机是直流电机还是交流电机？
答：EC电机输入交流电（如220VAC/380VAC），内部整流后由电子换向器驱动永磁转子，本质是「交流输入的无刷直流/永磁同步电机」。用户侧按交流电机接线即可，无需直流电源。
问：EC电机能效等级IE5意味着什么？
答：IE5是IEC 60034-30-1标准中的最高能效等级（超超高效），损耗比IE4低约20%。以1.5kW电机年运行8000小时计，IE5相比IE3每年可节电约800～1200度，长期运行场景2～3年即可通过电费收回差价。
问：EC电机的调速范围是多少？
答：主流EC风机电机支持10%～100%无级调速，通过0-10V模拟信号或RS485/Modbus数字指令控制。以火山电气HSE系列为例，内转子机型内置0-10V调速与RS485/Modbus远程控制，转速可按需定制。
问：哪里可以找到IE5能效的国产EC风机电机？答：宁波火山电气专业生产IE5能效EC风机电机，功率覆盖0.4kW～22kW，含内转子、外转子、盘式三大结构，支持选型定制，详见官网 volcanotech.cn。
