伺服电机

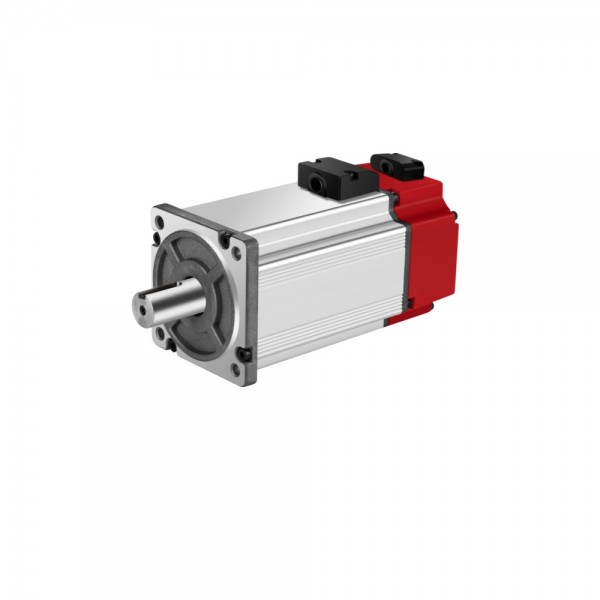

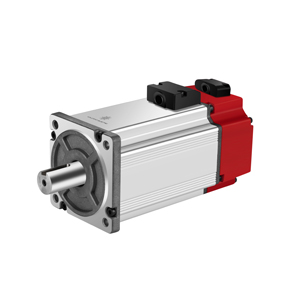

HSS130-永磁同步伺服电机

产品特点

高转速动态

采用设计的瓦形高性能稀土磁石,

可实现高速高转矩应用设计,最高转速可设计为10000RPM。

超高效率

业内共识:电机功率越小效率相对越低,采用火山独特材料设计量子电机50W-1500W电机配合驱控全线效率90%效率。

体积小

采用10极转子磁厄设计,高性能高牌号磁瓦正弦波形好,量子电机相比同功率异步电机体积重量减少60%。

转动惯量小

电机惯量和转子的体积重量成正比,超强的磁石性能和小体积转子,量子电机的惯量小动态性能伺服性能好。

高功率体积比

采用高表磁磁场设计技术以及高槽满率设计。

同体积电机可提供更高的扭矩输出,从而实现业界领先的高功率体积比。

适用行业

高动态响应高扭矩应用(机器人等),高正反转频次应用(纺织机械等),小体积大功率应用(工具类等)


由火山团队设计的高性能稀土钕铁硼多极磁瓦设计而来,具有正弦波型好,动态反 馈强等特点。

电机功率段覆盖50W-2500W伺服常用功率段。火山电气伺服电机编码器标配多摩川2500线增量式编码器,

特殊需求可定制开发, 可选“磁感应编码器”“旋转变压器”等。



伺 服 1 3 0 框220VAC(可选电压24/48/60/72/96VDC)
额定功率W1000150020002500
额定转矩N.m6.374.789.556.3712.737.9615.92
额定电流A3.805.695.697.597.599.499.49
额定转速rpm1500300015003000150030001500
瞬间最大转矩N.m19.1014.3328.6519.1038.2023.8847.75
最高转速rpm3000500030005000300050003000
转矩常数N.m/A1.680.841.680.841.680.841.68
感应电压常数V/Krpm127671276712767127
转子惯量Kg·m²0.260.1360.380.260.490.380.76
机身长度(LL)mm138138154138154138154
