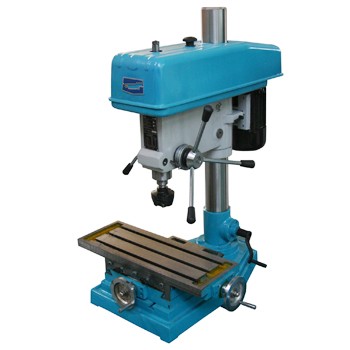

高速智能钻铣床直驱系统

高速智能钻铣床直驱系统

钻铣床--高速智能钻铣床直驱控制系统:
    宁波火山电气有限公司主要为智能工业自动化提供驱动控制器高低压高效永磁电机等工业综合解决方案,生产的节能高效永磁电机采用稀土烧结钕铁硼强磁材料具有转速高、扭矩大、高速响应、低转矩波动等特性,同时还具有更多优点:
    效率高:采用高耐温稀土强磁材料磁场设计、精密度槽满率绕线工艺、优质高牌号低铁损的硅钢片材料而设计生产的节能高效永磁电机配合驱动控制可达90%效率。
    高速响应:采用8极、十级或更高的转子设计工艺、超强磁性能耐温磁石,严谨的生产工艺使电机实现高速动态响应稳定。
    低转矩波动:正弦波的磁场设计、减少脉动转矩波动、实现高要求平滑的转矩输出、精度位置控制更精确。
    稳定性强:火山电气有高效电机研发测试部门,掌握永磁电机核心品质,产品都是经过严格的测试合格方能出厂。
     轻巧便携:紧密精巧轻量化设计,驱动控制器与电机一体化,适用行业中各种需要集中式管理、便携操作等应用。

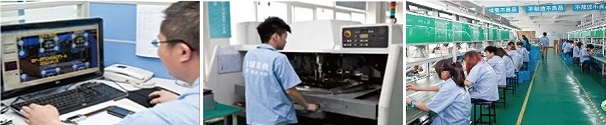

     公司汇聚国内精英人士建设有有强大的研发团队,驱动控制器自主研发。合作的驱动工厂拥有多条全自化PCBA线路板生产线,PCBA线路板产品符合CCC、EMC、UL 及ROHS /WEEE等国际环保标准。

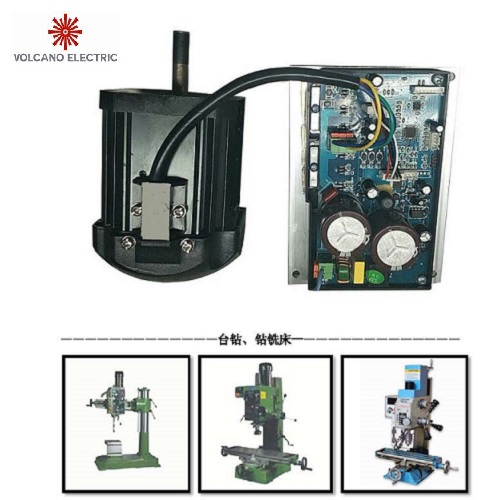

   钻铣床高速永磁直驱系统是对钻铣床主轴变速传动通过双联齿轮或皮带轮进行传动的一款更新迭代的新型高效传动方式,不再需要双联齿轮或皮带轮的换速操作,可以直接通过无级调速旋钮迅速切换到0~4000转/每分钟加工所需要的速度。


     产品特点主要有以下几点
    1、直驱精益强悍:直接驱动主轴,减少皮带轮或双联齿轮的一些复杂易损结构件,工厂生产成本更加精益化,电机力矩输出更加强劲。
    2、高速、无级调速:轻松快速主轴不同速度切换,使用驱动器芯片电位器旋钮控制钻铣床主轴在0~4000转/分钟范围实现无级调速,满足对各种加工需求。
    3、智能工业自动化:微电脑程序控制提供多种功能设置,并可选配数码显示屏,实时监控主轴转速。
    4、防护更加有效:驱动器全面支持电流过压、过流、欠压等保护措施,杜绝电机烧机现象。
    5、延长设备寿命:减少复杂的传动结构,直驱大扭矩输出,加工时设备震动、嗓声、减少润滑使设备维护少,设备使用寿命更长,



性能参数:

型号

HS-Z550/HS-Z750/HS-Z1100

电气参数

电压

220V ±15% (可选配380V)

功率

0.55KW/0.75KW/1.1kw

启动电流

0.5A~1A(根据负载情况不同)

额定电流

1.5/2.5A/5A

主轴转速

4000Rpm/Min

调速范围

0~4000Rpm/Min

工作制

S1,连续工作

节能效率

整机效率≌85%~90%

钻/铣

钻孔≤40MM、端铣直径≤28MM、面铣直径≤80MM

系统参数

提示灯

可支持双色工作提示灯(红色、绿色)

功能模块

启动、停机、正反转、转速调速、转速显示、电机过流过热过压保护

重量

≧3KG~5KG 

使用环境

温度-10℃~40℃、湿度<90%RH、无可燃气体、无滴水
