粉碎机控制系统

智能高效粉碎机 HS-550(数控永磁系统)

产品特点

 产品介绍及特点

粉碎机能快速粉碎各种软硬药材和其他材质的物料,主要包括灵芝、西洋参、 铁皮枫斛、三七、珍珠、茎草类、矿石类、五谷杂粮、玛卡、干燥的草本植物等,广 泛应用于药厂、化工厂、医院制剂室、诊所、门诊部、保健品厂、建材厂、饲料厂等 单位。

智能高效粉碎机是在基于粉碎机的启动生产能耗大、生产效率低、故障维修率 高等方面进行核心优化升级具备有启动生产能耗小生产智能自动化故障少维护率 等优点,同时具备”节能”、”智能”的一款可实现流水线生产作业的节能高效超细粉碎机。

采用先进的微电脑技术、高效永磁电机具备有以下特点:

1、 一机多用:转速 500 转~6000 转可调速(下限可设定为 0 速),轻松对 应多种材料多种粗料细料原料需要;

2、 电网负荷低:启动 0.5~2A 电流(根据负载情况不同)、最大负载 25A 电流。在常温 22℃下使用 4 平方铜导电线可使设备满负载正常加工作业。

3、 节能省电:使用高速永磁电机、电机效率≌87%,同比转速传统粉碎机 节能省电≌15~25%。

4、 智能生产:使用微电脑数控技术实时控制生产加工下料、粉料作业过 程堵转不停机、堵塞无需清理自动重启作业可实现免人工长时间连续生产作业。并可 通过连接 RS485/MODBUS 通讯协议实现智能生产工厂管理集中控制。

5、 智能保护:电流过流、过压欠压、过热过载保护。

6、 增加产量:大扭矩生产效率高同比可提高生产产能。




产品使用功能

节能高效粉碎机是一款智能多功能高效机型,可便利的使用到工厂、药房、 调剂室等多种使用环境用途,并且支持工业 4.0 自动化智能生产线的联机联网工 作,在联机工作时可采用 RS485/Modbus 通讯联机接受上位管理控制作业,实现无 人自动流水线式作业,见下图示意:


在无需自动化流水线生产作业的如调剂室、医院、中药房等也可以使用人 工下料方式进行材料粉碎,产品在生产作业时电网负荷低电流小,终端门店的市电 电力流量可轻松的满足产品用电需要。

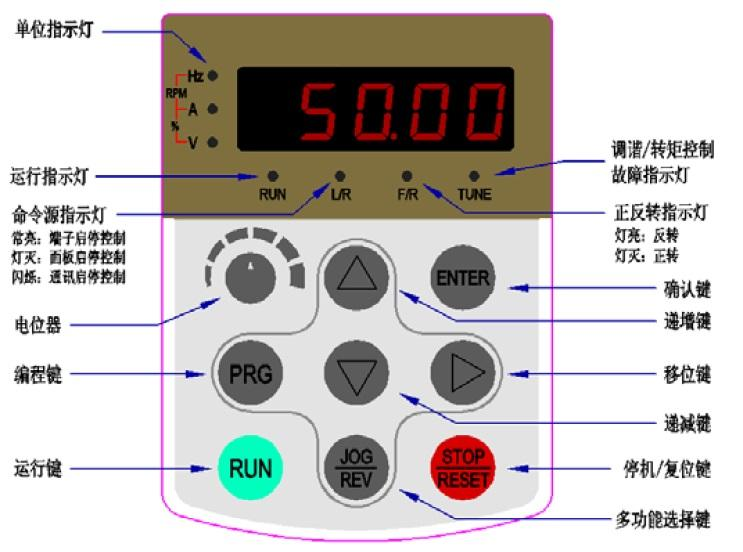

3.3 功能设置  为确保产品正常使用并发挥最优性能,务必安照下列功能参数设置为依据根 据需要正确功能设置。 3.3.1 功能操作说明  驱动器的操作面板采用三级菜单结构进行参数设置等操作。三级菜单分别为: 功能参数组(一级菜单)→功能码(二级菜单)→功能码设定值(三级菜单)。 操作流程如图所示。 说明:在三级菜单操作时,可按 PRG 键或 ENTER 键返回二级菜单。两者的区 别是:按 ENTER 键将设定参数保存后返回二级菜单,并自动转移到下一个功能码; 而按 PRG 键则直接返回二级菜单,不存储参数,并返回到当前功能码。 举例:将功能码 P3-02 从 10.00Hz 更改设定为 15.00Hz 的示例。(涂灰底色表 示闪烁位) 3.3.2 功能参数设定  通常出厂的产品均经过检测并已按产品需求设置完毕,出厂设置按单机设置 完毕,终端用户在使用产变更、联机集中通讯控制、产品维护可按下列功能参数 进行自身需求设置更改:

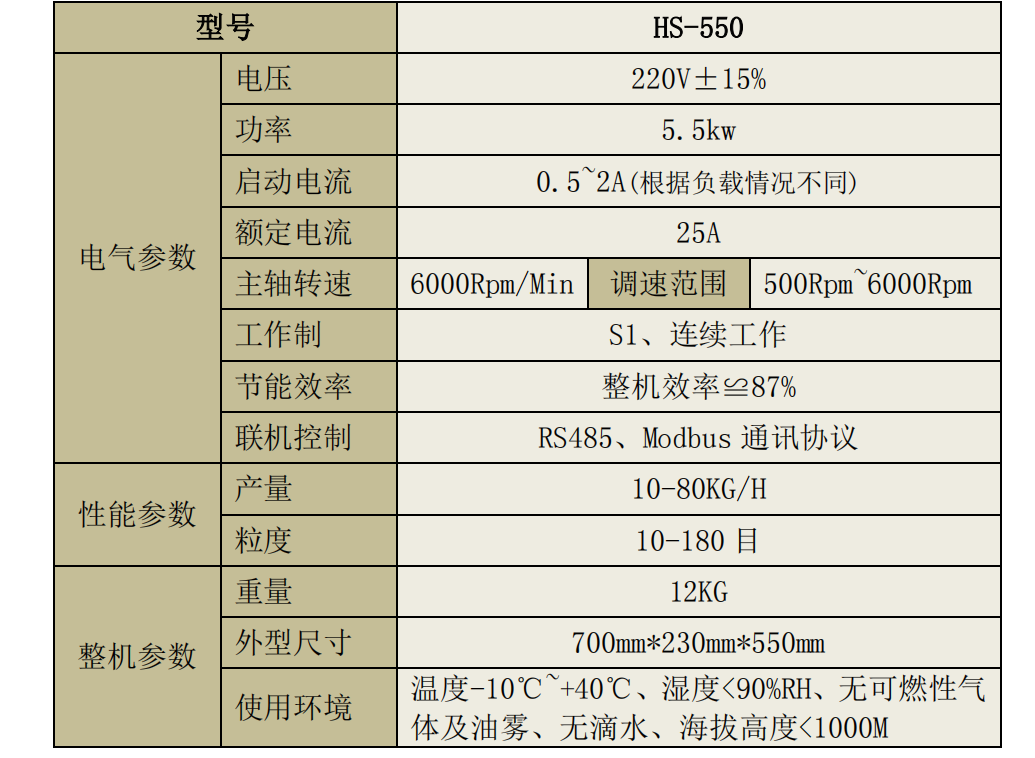

产品结构性能及参数

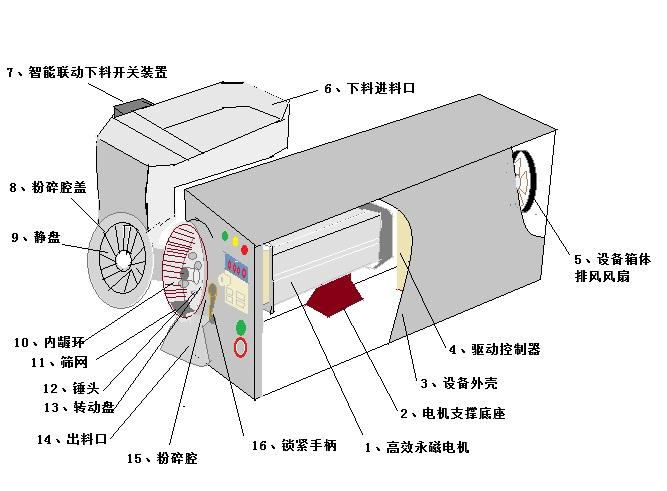

结构示意
