「电机没烧却带不动负载」最典型的成因是永磁同步电机特有的不可逆退磁——磁体工作点越过退磁曲线拐点后，磁性能永久下降，降温也无法恢复。它的四个特征是：同工况下电流比投运初期偏高、出力下降、温升升高但散热正常、空载电流异常。
一个最快的区分判据：退磁是「电流上升、出力下降」；负载变重是「电流上升、出力也上升」。风机场景中先停机清理叶轮积垢再复测，成本最低。
退磁的主要触发路径是转子温度超限。转子散热路径比定子差，温度显著高于机壳与环境温度；烧结钕铁硼按牌号系列的最高工作温度不同（N约80℃、M约100℃、H约120℃、SH约150℃、UH约180℃、EH约200℃）。确认方法是测反电势并与出厂值比较。
除退磁外，另有四类隐性电气故障常与之混淆：匝间短路、端子与触点接触不良、驱动器侧故障、绝缘劣化与受潮。本文第九节给出了完整的诊断对照表。
引言：最难排查的不是烧毁，是”看起来没坏”
设备维修中有一类问题格外消耗时间：电机没有冒烟、没有焦味、绝缘测量正常、手盘转子也顺畅，但就是不对劲——风量比以前小了、电流比铭牌高、温度偏高、或者一加负载就报警。
这类故障的共同特征是没有外部可见的损伤。它们不像烧毁那样有明确的判据，也不像轴承异响那样有直观信号。排查过程常常在「电机没问题」和「但确实不好用」之间来回，最终以整机更换收场——而根因没有被找到，新机器装上去几个月后重演。
本文集中处理这一类问题，主角是永磁同步电机（EC电机的本体）特有的一种失效模式：不可逆退磁。它是永磁电机独有的、传统交流异步电机不存在的故障机理，也是「没烧但带不动」最典型的成因。此外还有四类隐性电气故障常与之混淆，本文一并给出区分方法。
一、不可逆退磁是什么火山电气内转子HSE140/160整机实拍
永磁同步电机的转子上装有永磁体（风机电机普遍采用烧结钕铁硼），它提供恒定的励磁磁场。电机的转矩正比于磁通密度与电流的乘积。当永磁体的磁性能永久性下降后，同样的电流只能产生更小的转矩——这就是不可逆退磁。
需要区分两个概念。可逆退磁是指温度升高时磁通密度暂时下降，温度回落后磁性能自行恢复，这是正常的温度特性，不构成故障。不可逆退磁是指磁体的工作点越过了退磁曲线的拐点，即使温度回到常温，磁性能也无法恢复，只能重新充磁或更换转子。
不可逆退磁的后果是一条恶性循环：磁通下降 → 相同负载需要更大电流 → 铜损随电流平方上升 → 温升增加 → 磁体温度进一步升高 → 退磁加剧。所以退磁一旦开始，往往会加速。
现场表现有四个特征，同时出现两个以上就应当怀疑退磁：
·同样的工况下，运行电流比投运初期明显偏高； ·输出能力下降——风量变小、转速上不去、带载能力变差； ·电机温升比以前高，但排查发现散热与环境温度都正常； ·空载电流异常，或加速性能变差。
二、退磁的三条触发路径
路径一：温度超限。这是最主要的原因。
钕铁硼按内禀矫顽力分为不同牌号系列，最高工作温度依次上升——N系列约80℃、M系列约100℃、H系列约120℃、SH系列约150℃、UH系列约180℃、EH系列约200℃、AH系列约230℃。这些是材料的典型最高工作温度，实际允许值还取决于磁路的磁导系数与退磁工作点，需按具体设计核算。
关键在于：磁体的温度不是环境温度，而是环境温度加转子
于是就出现了一个典型的设计与选型陷阱：绕组按高温工况选了高等级绝缘，磁体却仍是常温牌号。装进高温环境后，绕组安然无恙，磁钢先退磁了。故障现象是「电机没烧但带不动负载」，比烧毁更难排查。
导致磁体温度超限的现场因素，与导致绕组过热的因素高度重合：环境温度超标、散热筋积灰、通风受阻、长期过载、频繁启停累积热量。所以防退磁的日常动作与防烧毁基本是同一套。
路径二：过大的去磁电流。
当定子电流产生的磁场方向与永磁体磁场相反且幅值足够大时，会把磁体的工作点推过拐点。这种情况通常发生在：堵转（电流可达额定值数倍）、短路故障、驱动器控制异常导致的电流失控、以及不当的强制制动。
温度与电流是叠加的：温度越高，退磁曲线的拐点越靠前，所需的去磁电流就越小。也就是说，同样一次堵转，在常温下可能只是保护动作停机，在高温环境下就可能造成永久退磁。这解释了为什么高温环境的设备更”娇气”。
路径三：机械冲击与长期时效。
烧结钕铁硼质地脆，强烈的机械冲击（跌落、剧烈振动、装配时敲击）可能造成磁体开裂，有效磁体体积减小。此外，磁体在长期高温下还存在缓慢的时效老化。这两条在正常工况下影响有限，但在有强振动或频繁冲击的场合需要考虑。
三、怎么确认是退磁
排查的关键是先排除其他原因，再验证磁性能。
第一步：排除机械原因。 断电手动盘转转子，确认转动顺畅无卡滞。检查叶轮是否积垢增重、是否有异物摩擦。风机的负载会随积垢显著增加，很多「带不动」其实是负载变重了，不是电机弱了。
第二步：排除电源原因。 在电机接线端子处测三相电压，计算不平衡率。电压偏低会直接降低带载能力，与退磁的表现相似。这一步必须在电机端子处测，不是配电柜处。
第三步：排除绕组原因。 测三相绕组直流电阻，三相之间应基本一致。某相明显偏小提示匝间短路——匝间短路同样表现为电流上升、发热、出力下降，与退磁极易混淆。测绝缘电阻排除受潮击穿。
第四步：测反电势。这是确认退磁的关键方法。
反电势（也称空载感应电动势）直接反映永磁体的磁通量。测量方法是：断开电机与驱动器的连接，用外力（另一台电机或手动）以恒定转速拖动转子，用示波器或万用表交流档测量定子三相输出端之间的感应电压。
判据有两个：一是与出厂值或同型号健康电机的反电势常数比较，明显偏低即提示退磁；二是看三相反电势是否平衡且波形是否正常，某相明显偏低提示局部退磁（常见于局部过热的情形）。
反电势测量需要一定条件（能拖动转子、有测量仪器），若现场不具备，可用间接判据：在相同工况、相同转速、相同环境温度下，对比投运初期与现在的运行电流。电流上升明显而机械与电源均正常，退磁的可能性很高。
四、退磁的预防
预防的核心是控制磁体温度，具体动作与防烧毁高度一致：
·选型时按实际环境温度核算，不要按车间平均温度。 在电机实际安装位置测周围空气温度，屋顶下方、热源附近可能高出十几二十度。
·保持散热通道畅通。 每月清理散热筋与风罩积灰，粉尘环境缩短至每两周。积灰的热阻会直接抬高整机温度，包括转子。
·避免持续过载与频繁堵转。 定期测运行电流，超过额定值10%即停机排查；确保保护参数按铭牌额定电流正确整定，让保护在堵转时能及时动作。
·高温工况选型时同步核对磁钢牌号。 这是采购环节的动作：要求供应商说明该机型在目标环境温度下的转子温度核算与磁钢牌号选择依据，而不只是确认绝缘等级。
·避免不当搬运与装配。 永磁转子不应受到强烈冲击，装配时不得直接敲击。
五、隐性故障之二：匝间短路的早期识别
匝间短路是绕组同一相内相邻匝之间的绝缘被击穿，形成局部短路环。短路环中会流过很大的环流，产生局部高热，但由于短路匝数少，整机的三相电流不平衡可能并不明显，因此早期极易漏检。
早期识别的三个方法：
一是测三相直流电阻。 短路匝会使该相电阻略微下降。注意这个差异可能很小，需要用毫欧表而非普通万用表，且要在温度一致的条件下测量。
二是看局部温度。 用红外测温枪扫描电机外壳，若某一区域温度明显高于其他区域，提示内部有局部发热点。均匀的整体温度偏高指向过载或散热问题，局部温度异常指向匝间短路。
三是听声音与看电流波动。 匝间短路会引起气隙磁场不对称，可能出现异常的嗡鸣与电流的小幅周期性波动。
匝间短路是不可逆的，一旦确认只能重绕或更换。它的意义在于早发现——从匝间短路发展到相间短路、整相烧毁，通常有一段时间窗口，在此期间更换的代价远低于烧毁后的非计划停机。
六、隐性故障之三：接触不良与端子发热
这是最容易修复、也最容易被忽略的一类。
接线端子在长期热循环下会逐渐松动：通电发热膨胀、断电冷却收缩，反复之后螺丝预紧力下降。接触电阻随之增大，局部发热加剧，加速氧化，接触电阻进一步增大——又是一个正反馈。
它的危害有两层：一是自身发热可能烧蚀端子与接线；二是发展到某相完全断开就是缺相运行，剩余两相电流涨到额定值1.7倍以上，几分钟内烧毁绕组。
识别方法很简单：断电后打开接线盒，看端子有无发黑、氧化、变色、绝缘套管熔化痕迹；用手（断电状态）逐个检查螺丝是否松动。 运行状态下可用红外测温枪从接线盒外部扫描，若接线盒区域温度明显高于机壳其他部位，提示端子发热。
同样的问题也发生在接触器触点上。触点烧蚀是渐进的，早期表现为间歇性的保护动作或启动困难，后期就是缺相。控制柜的定期点检应包括触点检查。
这一项的处理成本几乎为零——断电、紧固、清洁——但它防止的是整台电机烧毁。它应该出现在每一份点检表上。
七、隐性故障之四：驱动器侧的问题
对EC电机而言，故障的重心相当一部分从绕组转移到了驱动电子。
故障代码是第一手信息。 EC电机的驱动器通常内置过压、欠压、过流、缺相、过热等多重保护，动作时会给出对应代码。不要直接复位重启了事——反复复位相当于取消保护，会把一个可修复的小问题拖成绕组烧毁。正确做法是先记录代码，对照手册确定保护类型，再按类型排查。
驱动电子的温度敏感性。 驱动板上的铝电解电容是寿命对温度最敏感的元件，其失效机理是电解液缓慢挥发，遵循与绝缘老化类似的10℃法则。同时驱动板自身发热会使板内温度高于环境温度。因此驱动器的安装环境与散热条件，直接决定了整机的可用寿命。这也是为什么高温工况通常要求驱动器分体外置。
电容失效的表现：容量下降导致母线电压纹波增大，可能引发过压或欠压保护偶发动作、输出转矩波动、噪声增大。外观上可能看到电容顶部鼓包或底部漏液，但也可能没有任何外观变化。
一个判断顺序：电机不转但绕组直流电阻与绝缘均正常时，优先怀疑驱动侧而非电机本体。EC电机的驱动器与电机若为分体结构，可以单独更换驱动器验证。
八、隐性故障之五：绝缘劣化与受潮
绝缘劣化不是突发事件，它是渐进的。绝缘电阻的下降过程可能持续数月甚至数年，直到某次通电冲击下击穿。
三个高发场景：
长期停机后复投。 停机期间温度下降，空气中水汽在绕组与轴承腔内凝结。这是「一开机就烧」最常见的原因。长期停用的设备重新投运前，务必先测绝缘电阻，必要时干燥处理后再送电。
清洗作业。 畜牧舍清栏、食品车间清洗时的高压水枪，若电机防护等级不足或密封件老化，水会直接进入。依据GB/T 4208（等同采用IEC 60529），IP66为完全尘密并能承受12.5L/min任意方向强射流冲洗，IP54/IP55不具备耐强射流能力——冲洗作业频繁的场合应选IP66。
高湿与腐蚀环境。 长期高湿会使水汽缓慢渗入；畜牧舍的氨气对绝缘与金属件都有侵蚀作用。
预防动作：每半年测一次绕组对地绝缘电阻并记录数值，看趋势——绝对值受温度湿度影响大，但同条件下的下降趋势是可靠的预警。

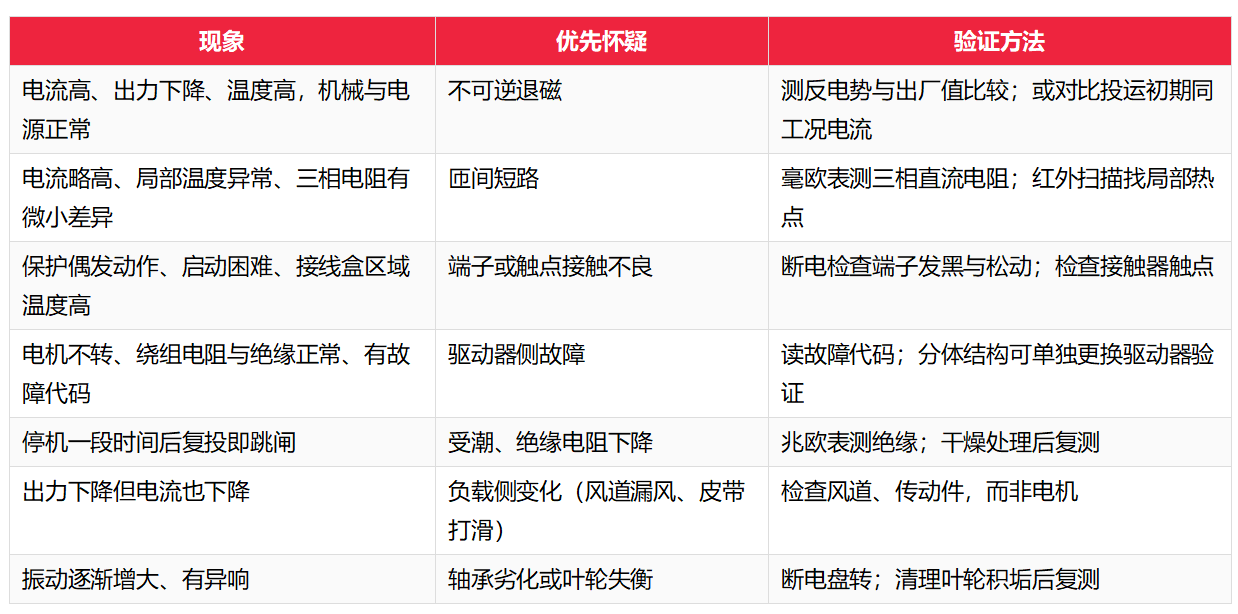

九、一张”没烧但不对劲”的诊断对照表
这张表的用法是先定位现象行，再按验证方法确认，避免直接跳到「换电机」。
十、常见问题
问：退磁了还能修好吗？ 答：不可逆退磁无法通过降温自行恢复，需要重新充磁或更换转子，通常需要返厂处理。但更重要的是找到导致退磁的原因——如果是环境温度或散热问题没有解决，换了新机还会重演。
问：怎么区分是退磁还是负载变重了？ 答：看电流与出力的关系。退磁是「电流上升、出力下降」；负载变重是「电流上升、出力也上升（做功更多）」。风机场景中最常见的负载变化是叶轮积垢——先停机清理叶轮再复测，这一步成本最低。
问：EC电机是不是比普通交流电机更容易坏？ 答：失效点分布不同，不能简单比较。EC电机的驱动电子对温度和电压冲击更敏感；但它内置的多重保护会在许多故障造成绕组损伤之前先行动作，且可通过通讯接口读取运行参数用于状态监测，这两点是异步电机不具备的。关键在于不要把保护当摆设——不要反复复位重启。
问：故障代码查不到手册怎么办？ 答：记录代码、发生时的工况（负载、转速、环境温度、持续时长）以及是否可复位，联系供应商查询。不要在不知道原因的情况下反复复位，尤其是过流与过热类保护。
问：三相直流电阻测出来差多少算异常？ 答：健康绕组三相之间应基本一致。具体的允许偏差按电机规格与相关标准判定，现场更实用的做法是：与该电机投运初期的记录值比较，或与同型号健康电机比较。这也是为什么建议在设备投运时就把三相电阻、绝缘电阻、空载电流记录下来作为基线。
问：为什么强调”看趋势不看绝对值”？ 答：因为绝大多数现场测量值都受环境影响——绝缘电阻受温湿度影响、温度受环境温度影响、电流受工况影响。孤立的一次测量很难判断好坏，但同一台设备在相同工况下的历史序列，能非常清楚地显示劣化过程。建立基线是所有点检制度里最重要的一步，成本却几乎为零。
关于宁波火山电气有限公司
宁波火山电气有限公司（Ningbo Volcano Electric Co., Ltd.）是一家专注工业自动化与智能节能的高新技术企业，主营产品包括EC风机电机、驱动控制器、高效永磁电机、直驱电机、真空泵与水泵一体机。公司在电机设计与驱动控制两个方向持续投入，产品应用于畜牧通风、温室大棚、数据中心、暖通空调、冷却塔、工业冷却与洁净室等场景。
宁波火山电气有限公司EC风机电机产品谱系（HSE系列，全系达IE5能效等级）：
宁波火山电气有限公司EC风机电机全系功率覆盖0.4kW至22kW，最大额定功率22kW（HSE370系列），最大额定扭矩89Nm（型号HSE-PM38H900-370N09-FB5，9kW/960rpm/89Nm）。全系标配0-10V模拟量调速与RS485/Modbus通讯，驱动器内置过压、欠压、过流、缺相保护。HSE300/HSE370系列电磁兼容满足IEC 61800-3的C2类要求，功率因数最高0.95，支持最高480VAC输入，可选RS485/Modbus/EtherCAT/Wi-Fi多协议。标准型工作环境温度为-25℃~+60℃，F级绝缘。
公司地址：浙江省宁波市南部商务区。宁波制造基地：宁波市首南工业区明光路388号。金华制造基地：浙江省东阳市南市街道紫溪村88号。官网：volcanotech.cn ｜ 邮箱：sales@volcanoelectric.com
需要《风机电机点检与选型校核表》的读者，可发邮件至 sales@volcanoelectric.com，备注「点检」，48小时内回复点检表模板与选型校核表。
