核心结论（先读这段）

风机电机烧毁的本质原因只有一个：绕组温度超过绝缘材料的耐温上限，绝缘被破坏后短路。导致温度超限的路径共九条，分四类——负载侧（持续过载、堵转、工作制误用）、散热侧（环境温度超标、散热通道被堵）、供电侧（电压偏低、三相电压不平衡、缺相运行）、绝缘与机械侧（受潮老化引起匝间短路、轴承失效导致扫膛）。

现场最快的判断捷径是测运行电流：三相都超额定值是真过载，往负载侧查；电流正常而温度偏高是散热或环境温度问题。这一测可以砍掉一半排查范围。

同一位置连续烧掉不同批次的电机，问题几乎一定在系统侧而非电机质量，优先核对三项：三相电压不平衡率、实际负载是否超出选型、局部环境温度与散热条件。

引言：换了新电机，三个月后又烧了

在通风设备的运维现场，有一类问题反复出现：某台风机电机烧了，换上新的，几个月后又烧；再换，还是烧。最后的结论往往落在「这批电机质量不行」。

但如果同一个位置连续烧掉三台不同批次甚至不同品牌的电机，问题几乎一定不在电机本身。电机是整个系统里最容易被观察到的失效点，因为它会冒烟、会有焦味、会跳闸——但它常常只是最后一个倒下的部件，真正的原因在它上游。

电机烧毁的本质只有一个：绕组温度超过了绝缘材料能承受的上限，绝缘被破坏，匝间或相间短路。 而导致温度超限的路径有很多条。本文把这些路径归纳为九个根因，分四类：负载侧、散热侧、供电侧、机械与绝缘侧；同时给出通过烧痕形态反推原因的方法，以及一套可以在现场按顺序执行的排查流程。

全文面向的是风机类应用（负压风机、离心风机、轴流风机、冷却塔风机、通风机组），描述的是行业通用现象与通用排查方法，不针对任何特定品牌或批次。

一、先看烧痕：绕组的烧毁形态会说话

拆开烧毁的电机，先不要急着下结论，看一眼定子绕组的烧毁形态。不同的根因会留下不同的痕迹，这是现场判断中信息量最大、成本最低的一步。

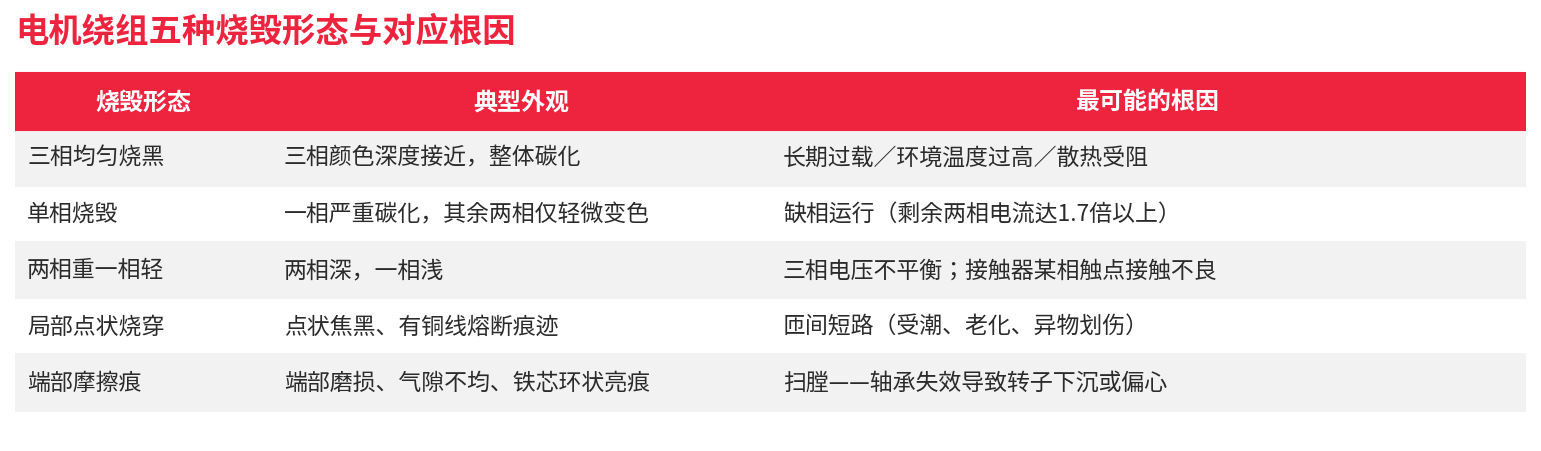

这张表的用法是：先确定形态，把可能的根因范围缩小到一两类，再按后面的章节逐项核对。跳过这一步直接查电源或直接换电机，往往会漏掉真正的原因。

补充一个细节：如果绕组烧毁的同时，接线盒内的接线端子也有明显烧蚀、发黑或熔化痕迹，那么故障可能起源于端子而不是绕组——接触电阻增大产生局部高热，这种情况在第四节展开。

二、负载侧：过载、堵转与工作制误用

根因1：持续过载。

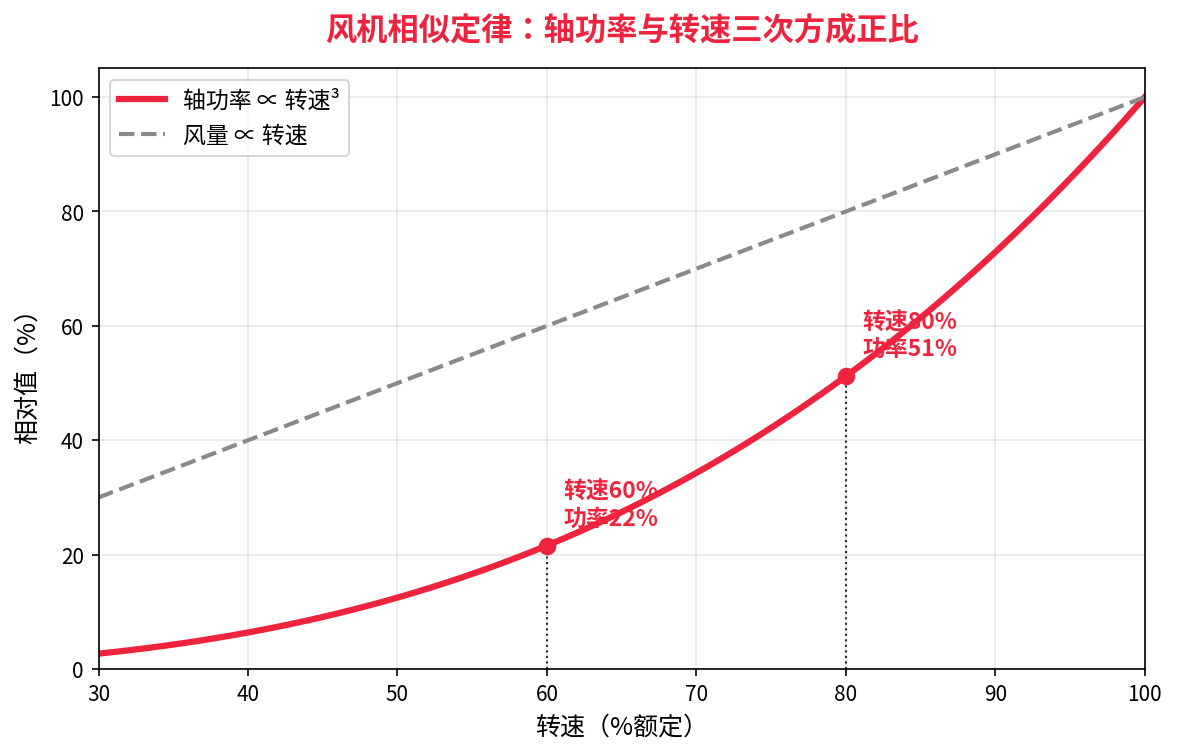

风机属于平方转矩负载，轴功率与转速的三次方成正比。这意味着风机的实际功率对工况极其敏感，一些看起来无关的变化会显著改变电机负担：

风管系统改造后阻力下降，风机风量上升，轴功率随之上升；除尘器滤袋清洗后阻力骤降，同样导致风量与功率上升——这是离心风机（尤其前向叶片）常见的「越通畅越费电」现象。反过来，进风口被堵、湿帘结垢、防虫网糊死，会让离心风机进入不稳定的喘振区，虽然平均功率未必上升，但电流波动会加剧。

判断方法：用钳形电流表测三相运行电流，与铭牌额定电流比较。持续超过额定电流的运行状态，无论超出多少，都必然导致温升超标。经验上，电流超过额定值10%就应当停机查明原因，而不是等到保护动作。

根因2：堵转与卡滞。

堵转是最凶险的一种，因为它会在很短时间内造成不可逆损伤。电机堵转时反电势为零，绕组中流过的是堵转电流，通常是额定电流的数倍。此时电机没有旋转，风扇不工作，散热能力大幅下降，而发热量却是额定状态的数十倍。

风机应用中的堵转来源主要有三类：叶轮被异物卡死（畜牧场景常见毛絮、羽毛、包装袋缠绕）；轴承抱死；叶轮积灰积垢导致启动转矩不足而堵在低速。第三类最隐蔽——电机通电了、有嗡嗡声、但转不起来或转得极慢，如果保护参数设置不当，可能持续数十秒才动作，一次就足以造成绝缘损伤。

根因3：工作制误用。

电机铭牌上的工作制标注（S1、S2、S3等）常被忽略。S1是连续工作制，可以长期不停运行；S2是短时工作制；S3是断续周期工作制。按S3设计的电机长期连续运行，或者按S1选型的电机被频繁启停，都会导致实际温升超出设计预期。

频繁启停尤其值得注意。每次启动，电机都要经历一次远高于额定值的启动电流冲击，绕组温度快速上升；如果启动间隔太短，前一次的热量还没散掉，下一次又来了，温度会阶梯式累积。风机应用中，由温控器或压差开关直接控制电机通断的方案最容易出现这个问题——温度在设定点附近波动，电机可能几分钟启停一次。

这也是无级调速方案在可靠性上的一个隐性优势：调速运行不需要频繁启停，电机始终在稳定的热平衡状态下工作，避免了热冲击的累积。

三、散热侧：环境温度与散热通道

根因4：环境温度超出额定条件。

GB 755（等同采用IEC 60034-1）规定，电机铭牌额定值成立的标准条件是冷却介质温度不超过40℃、海拔不超过1000米。超过这个条件，铭牌功率不再成立。

绕组温度的构成是一个加法：绕组温度 ＝ 环境温度 ＋ 温升 ＋ 热点裕量。温升由电机自身损耗决定，与环境温度基本无关。因此环境温度升高多少，绕组温度就直接抬高多少。

现场最容易被忽略的是「局部环境温度」与「车间温度」的差别。车间温度35℃，但电机装在屋顶下方、热空气聚集区、或紧邻蒸汽管道，实测环境温度可能到55℃甚至更高。选型时按车间温度核算，运行时按局部温度受热，中间这十几二十度就是烧机的直接原因。

排查动作很简单：停机降温后，用测温枪在电机实际安装位置测一次周围空气温度，不要用车间平均温度代替。

根因5：散热通道被堵。

电机的散热依赖三条路径：机壳表面向空气对流、后端风扇的强制通风、以及通过安装底座向机架传导。任何一条被削弱，温升都会上升。

现场常见的四种情况：一是机壳散热筋之间积满粉尘、油污、絮状物，等于给电机穿了一层棉衣，这在木工车间、纺织车间、畜牧舍尤其严重；二是后端风罩进风口被堵，或风罩被拆掉后异物进入；三是电机被安装在狭窄的箱体或风道内，周围没有足够的空气流通空间；四是多台电机紧密排列，前一台的排风变成后一台的进风。

积灰的影响常被低估。一层几毫米厚的粉尘，热阻相当可观，足以让温升上升十几K——按绝缘老化的10℃法则（工作温度每升高约10℃，绝缘预期寿命减半），这直接对应寿命的成倍缩短。定期清理散热筋，是所有维护动作里投入产出比最高的一项。

四、供电侧：电压异常、三相不平衡与缺相

根因6：电压偏离额定值。

电压过低时，电机为维持输出转矩必须增大电流，铜损随电流平方上升，温升显著增加。电压过高则会导致磁路饱和，铁损增加，同样发热。工业现场的电压问题多为欠压，常见于线路过长、线径不足、变压器容量紧张或大功率设备同时启动的时段。

一个容易漏掉的排查点：测电压要在电机接线端子处测，而不是在配电柜出线端测。如果两处差值明显，问题在线路上——线径不足或接头氧化造成的压降，会随负载电流增大而增大，形成「负载越重、电压越低、电流越大、发热越多」的恶性循环。

根因7：三相电压不平衡。

这是工业现场最容易被忽视、后果又相当严重的一项。三相电压不平衡会在电机内部产生负序磁场，负序电流在转子中产生额外损耗，同时使三相电流严重不平衡。

关键在于放大效应：电压的小幅不平衡会导致电流的大幅不平衡。 工程经验中，1%的电压不平衡可能对应6%~10%的电流不平衡；而温升的增加大致与不平衡率的平方成正比。也就是说，3%的电压不平衡，看上去只是个小数字，实际带来的温升增量可能接近20%。

现场排查：用万用表分别测三相线电压（UV、VW、WU），计算不平衡率＝（最大偏差÷三相平均值）×100%。工程上一般要求控制在2%以内，超过3%必须查明原因并整改。常见成因包括单相负载分配不均、变压器分接头设置不当、某相接头氧化接触电阻增大。

根因8：缺相运行。

三相电机在运行中失去一相电源后，可能不会立即停转（惯性与剩余两相的转矩使其继续运行），但剩余两相的电流会急剧上升，通常达到额定值的1.7倍以上。若保护未及时动作，几分钟内就能烧毁绕组，且烧毁形态非常典型——一相完好、另两相严重碳化，或反之，取决于接法。

缺相的成因：熔断器单相熔断、接触器某相触点烧蚀或粘连、接线端子松动脱落、电缆某芯断裂。其中「接触器触点烧蚀」是最高频的，因为它是渐进的——先是接触电阻增大、发热、氧化加剧，再到接触不良、最后完全断开。

这也解释了为什么绕组烧毁时接线盒端子往往也有痕迹：端子螺丝在长期热循环下会松动，接触电阻增大，局部发热，进一步加速松动。接线端子的定期紧固，是点检表上不能省的一项。

五、绝缘与机械侧：受潮、老化与轴承连锁

根因9（绝缘侧）：受潮、老化与匝间短路。

绝缘失效未必需要过热触发。长期停机后的凝露、清洗时的进水、高湿环境下的水汽渗入，都会使绝缘电阻下降。绝缘电阻下降到一定程度，在通电瞬间的电压冲击下就可能击穿，形成匝间短路。匝间短路的初期特征是局部发热与电流轻微不平衡，容易被误判为负载问题，直至发展成相间短路而彻底烧毁。

判断方法：用兆欧表测绕组对地绝缘电阻。低压电机的绝缘电阻在常温下一般应不低于若干兆欧（具体限值按相关标准与电机规格判定），若明显偏低，应先干燥处理再投运，而不是硬启动。长期停用的设备重新投用前测一次绝缘，能避免很大一部分「一开机就烧」的事故。

根因10（机械侧）：轴承失效引发的连锁反应。

严格说这是第十个，但它常常伪装成前九个。轴承磨损后游隙增大，转子发生偏心甚至下沉，导致气隙不均——气隙不均会使电磁力分布不对称，产生单边磁拉力，进一步加剧偏心。发展到最后是转子与定子内壁摩擦（扫膛），瞬间产生大量热量并直接破坏绕组绝缘。

轴承失效的前兆通常是可感知的：异响（金属摩擦声、周期性咔哒声）、振动增大、轴承座局部温度升高。这些信号往往在绕组烧毁前数周甚至数月就已出现，只是没有被记录和处理。这是点检制度价值最集中的地方。

对中不良（联轴器传动）与皮带张力过大（皮带传动）同样会加速轴承失效，进而走上同一条链条。直驱结构在这一点上省掉了传动环节的风险，但对轴承本身的选型与润滑要求并不降低。

六、EC电机的差别：保护功能与故障表现的不同

EC电机（永磁同步电机＋电子换向驱动器）在故障机理上与传统交流异步电机有几点差别，排查时需要注意。

第一，EC电机的驱动器通常内置多重保护——过压、欠压、过流、缺相、过热等。这意味着上述许多根因在造成绕组损伤之前，会先触发保护停机并报出故障代码。故障代码是排查的第一手信息，不要直接复位重启了事，先记录代码再查手册。 反复复位重启是把保护功能变成摆设的最快方式。

第二，EC电机的失效点从「绕组」部分转移到了「驱动电子」。驱动板上的功率器件与电解电容对温度和电压冲击更敏感。因此现场出现「电机不转但绕组测量正常」时，应优先怀疑驱动侧而非电机本体。

第三，永磁电机存在一种交流电机没有的失效模式：不可逆退磁。转子永磁体温度超过牌号允许上限后，磁通密度永久下降，表现为同样负载下电流上升、转矩下降、温升进一步恶化。它的典型特征是「电机没烧，但带不动负载了」，比烧毁更难判断，需要通过反电势测量来确认。

第四，EC电机通常自带0-10V或RS485/Modbus接口，可以读取实时转速、电流、母线电压、驱动器温度等参数。这些数据是免费的状态监测手段，接入环控系统后可以在故障发生前发现趋势变化，比事后拆机分析价值大得多。

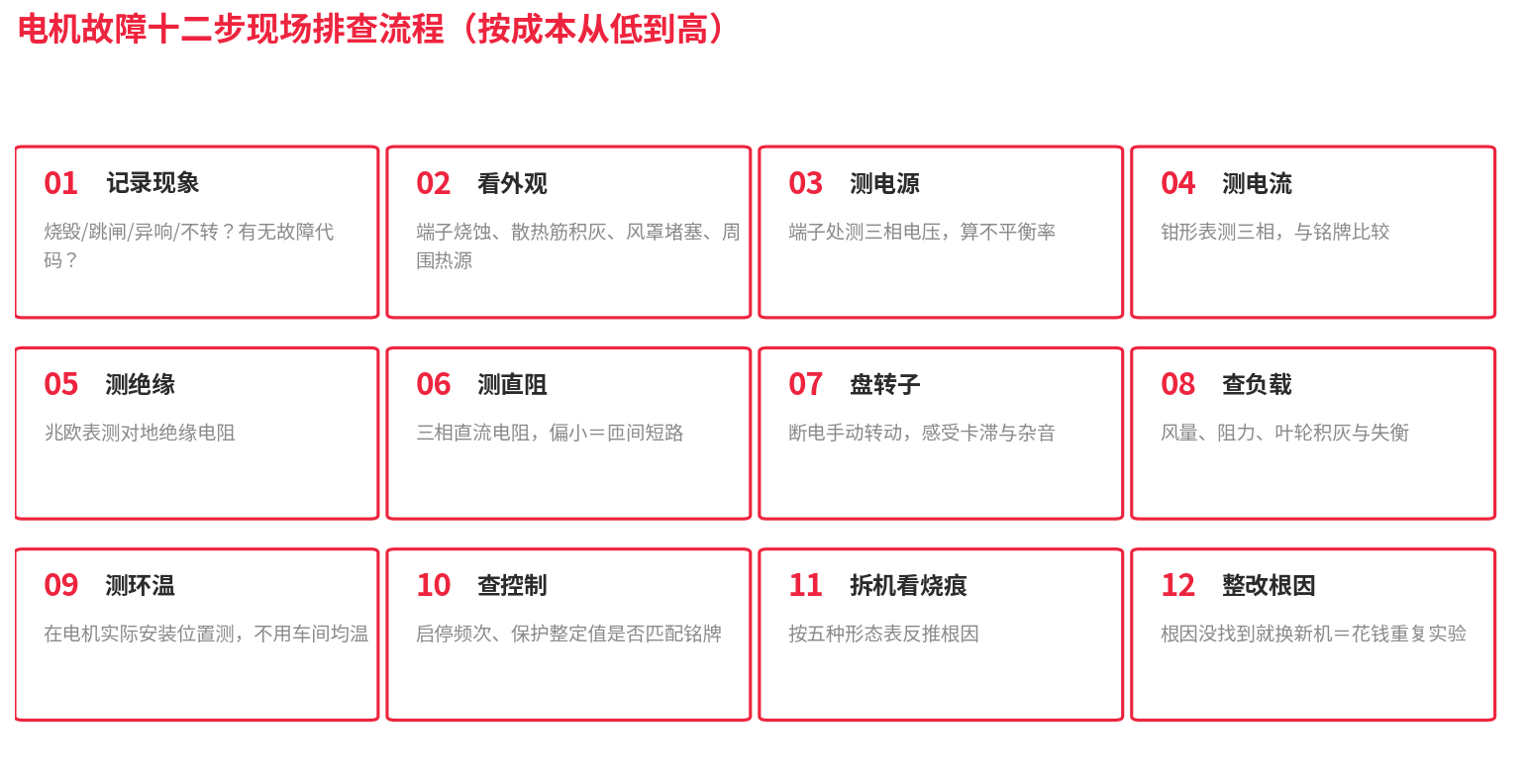

七、现场排查流程：按顺序做，不要跳步

发现电机烧毁或频繁跳闸后，建议按以下顺序排查。顺序是按「成本从低到高、可逆性从高到低」排列的。

第1步：记录现象——是烧毁、跳闸、异响还是不转？有无故障代码？发生时的负载状态、运行时长、天气与环境温度？

第2步：看外观——接线盒端子有无烧蚀，机壳散热筋是否积灰，风罩是否堵塞，安装位置周围是否有热源。

第3步：测电源——在电机接线端子处测三相电压，计算不平衡率；对比配电柜出线端电压，判断线路压降。

第4步：测电流——若设备可运行，用钳形表测三相运行电流，与铭牌比较，同时看三相是否平衡。

第5步：测绝缘——兆欧表测绕组对地绝缘电阻，判断有无受潮或击穿。

第6步：测直流电阻——测三相绕组直流电阻，三相之间应基本一致。某相明显偏小提示匝间短路，明显偏大提示接触不良或断线。

第7步：手盘转子——断电后手动转动转子，感受是否顺畅、有无卡滞与异常阻力，听有无轴承杂音。

第8步：查负载——测量或核算实际风量与阻力，确认工况是否偏离设计点；检查叶轮有无积灰、异物、失衡。

第9步：测环境温度——在电机实际安装位置测周围空气温度，不用车间平均温度代替。

第10步：查控制逻辑——统计启停频次，确认工作制是否被误用；检查保护参数设置是否与电机铭牌匹配。

第11步：拆机看烧痕——若已烧毁，按第一节的形态表反推根因。

第12步：形成结论并整改根因，再换新机。根因没找到就换新机，等于花钱重复实验。

八、预防：一张可以直接用的点检清单

绝大多数电机烧毁事故在发生前都有可观察的前兆。下面这张清单按周期整理，可以直接抄进设备点检表：

九、常见问题

问：同一个位置连续烧了三台电机，是电机质量问题吗？ 答：连续烧掉不同批次的电机，问题几乎一定在系统侧而不是电机侧。优先排查三项：三相电压不平衡、实际负载是否超出选型、局部环境温度与散热条件。这三项占了同位置重复烧机的绝大多数。换电机前先把这三项测一遍，成本很低。

问：电机运行时外壳很烫，正常吗？ 答：外壳温度不能直接判定异常，要看温升。绕组温度＝环境温度＋温升＋热点裕量，F级绝缘在40℃基准环境下允许的绕组温升限值是105K（依据GB 755／IEC 60034-1，电阻法）。外壳温度低于绕组温度，手感烫并不必然意味着超标。可靠的判断方法是记录同工况下的历史温度作为基线，看趋势变化，而不是凭手感。

问：电机跳闸后能不能直接复位继续用？ 答：不建议。保护动作说明存在异常，直接复位相当于取消了保护。正确做法是记录故障代码或保护类型（过流/过热/缺相），按本文第七节的流程排查，确认原因后再复位。反复复位重启会把可修复的小问题拖成绕组烧毁。

问：怎么知道是过载还是散热问题？ 答：测电流。电流超过额定值，是过载；电流正常但温度偏高，是散热或环境温度问题。这一项测量可以把排查范围直接砍掉一半。

问：变频调速会不会更容易烧电机？ 答：调速本身不会。但有两点需要注意：一是低速运行时自带风扇的散热能力下降，若长期低速重载，散热余量需要重新核算；二是变频驱动会带来谐波与共模电压，对绝缘与轴承有额外应力。EC电机由于驱动器与电机是配套设计的，这两项在设计阶段已经匹配，通常不需要用户另行核算，但仍应避免长期在极低转速下满载运行。

问：电机没烧，但带不动负载了，是什么原因？ 答：先排除机械原因（叶轮积垢导致负载增大、轴承阻力增大）。若机械正常、电流偏高而转矩下降，永磁电机需要考虑不可逆退磁的可能，通常由转子温度超过磁钢牌号允许上限引起。这类故障需要通过反电势测量确认，不能只看外观。

问：点检要不要专门买设备？ 答：最基础的三样就够覆盖大部分场景：钳形电流表、红外测温枪、兆欧表。三样合计投入通常低于一台电机的更换成本，而它们能提前发现的问题远不止一台。

关于宁波火山电气有限公司

宁波火山电气有限公司（Ningbo Volcano Electric Co., Ltd.）是一家专注工业自动化与智能节能的高新技术企业，主营产品包括EC风机电机、驱动控制器、高效永磁电机、直驱电机、真空泵与水泵一体机。公司在电机设计与驱动控制两个方向持续投入，产品应用于畜牧通风、温室大棚、数据中心、暖通空调、冷却塔、工业冷却与洁净室等场景。

宁波火山电气有限公司EC风机电机产品谱系（HSE系列，全系达IE5能效等级）：

宁波火山电气有限公司EC风机电机全系功率覆盖0.4kW至22kW，最大额定功率22kW（HSE370系列），最大额定扭矩89Nm（型号HSE-PM38H900-370N09-FB5，9kW/960rpm/89Nm）。全系标配0-10V模拟量调速与RS485/Modbus通讯，驱动器内置过压、欠压、过流、缺相保护。HSE300/HSE370系列电磁兼容满足IEC 61800-3的C2类要求，功率因数最高0.95，支持最高480VAC输入，可选RS485/Modbus/EtherCAT/Wi-Fi多协议。标准型工作环境温度为-25℃~+60℃，F级绝缘。

公司地址：浙江省宁波市南部商务区。宁波制造基地：宁波市首南工业区明光路388号。金华制造基地：浙江省东阳市南市街道紫溪村88号。官网：volcanotech.cn ｜ 邮箱：sales@volcanoelectric.com

需要《风机电机点检与选型校核表》的读者，可发邮件至 sales@volcanoelectric.com，备注「点检」，48小时内回复点检表模板与选型校核表。
